TINY系列二极管泵浦纳秒激光器

特征参数:

● 空气冷却紧凑型设计 - 无需水
● 30-120mJ@1064nm/ 波长532nm~266nm
● 10-50Hz重复频率 / 8-10ns脉宽
● 紧凑型结构确保长期的运输稳定性和机械稳定性
● 寿命超过10亿次
● RS232接口用于远程操作

应用:

● 雷达
● LIBS激光诱导解离光谱
● 遥感
● 烧蚀
● 质谱分析

TINY系列二极管泵浦纳秒激光器

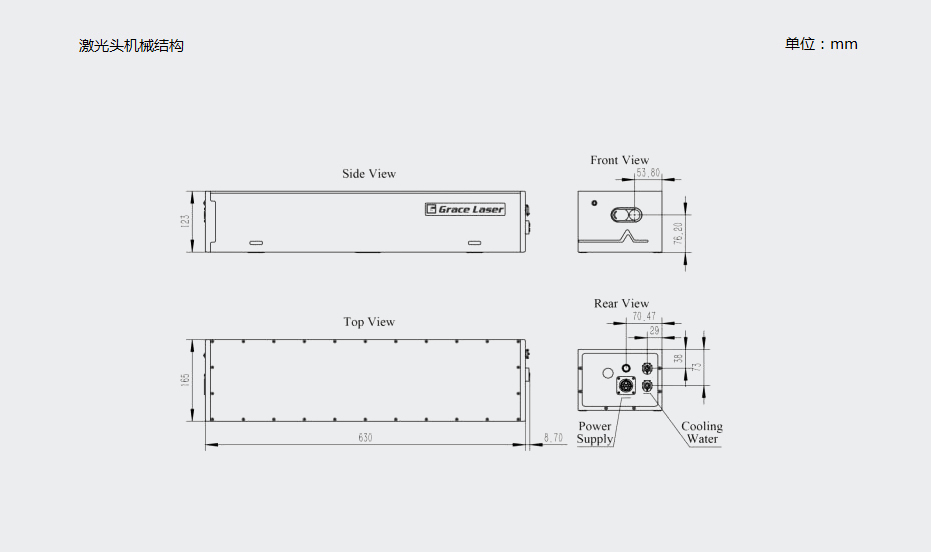

  • 商品图尺寸

    Product size diagram
  • 规格参数

    Specification parameter
  • PDF在线预览

    PDF online preview
  • 555.jpg

  • 光束特性

    项目

     TINY-30

     TINY-50

     TINY-80

    TINY-100TINY-120

    重复频率1(Hz)

    10-50Hz

    10-30Hz

    10-20Hz

    能量(mJ)


    1064nm

    30

    50

    80

    100120

    532nm

    15

    25

    40

    5060

    355nm

    7

    12

    20

    2530

    266nm

    4

    6

    10

    1215

    能量稳定性(%)


    1064nm

    <0.7%

    532nm

    <1.2%

    355nm

    <1.7%

    266nm

    <2.8%

    功率漂移2(%)


    1064nm

    3%

    532nm

    5%

    355nm

    8%

    266nm

    10%

    半峰值脉宽3(ns)

    8-10ns @1064nm

    发散角4(mrad)

    <3mrad

    光束指向性5(μrad)

    <20μrad

    定时抖动均方根6(ns)

    <0.5 ns

    光斑尺寸(mm)

    ~5

    ~5

    ~6

    ~6~6

    横向模式7

    多模式(GRM模式选项)

    极性

    线性

    一般特性

    电源输入

    220 VAC ±5% 50-60Hz

    能量损耗

    <200W(80mJ@10Hz)

    工作条件

    温度10-30℃  湿度 <80%

    加热时间(min)

    <10mins


    备注:
    1 所有特性在1064nm 和 10Hz 重复频率下测得除非另有标注;
    2 保持室温变化小于 8小时的平均值;
    3 峰值功率的一半对应的脉宽;
    4 全角度86.5%的能量;
    5 表示RMS值偏离光束平均质心;
    6 关于外部触发;
    7 GRM谐振器模式或稳定多模选项。与GRM模式相比,稳定版本可以在更大范围的重复率和更高的输出能量下工作。
